مقایسه جامع انواع المنتهای صنعتی و ترموکوپل
در صنایع مختلف، کنترل دقیق دما یکی از مهمترین عوامل در کیفیت، بهرهوری و ایمنی فرآیندهاست. تجهیزاتی مانند المنتها و ترموکوپلها نقش اصلی را در این کنترل ایفا میکنند. انتخاب نوع مناسب المنت یا ترموکوپل، نهتنها بر بازده انرژی بلکه بر طول عمر دستگاهها و هزینههای عملیاتی نیز تأثیر مستقیم دارد.
در این مقاله به مقایسه انواع المنت های صنعتی و ترموکوپل میپردازیم و تفاوتهای ساختاری، عملکردی و کاربردی آنها را بررسی میکنیم.

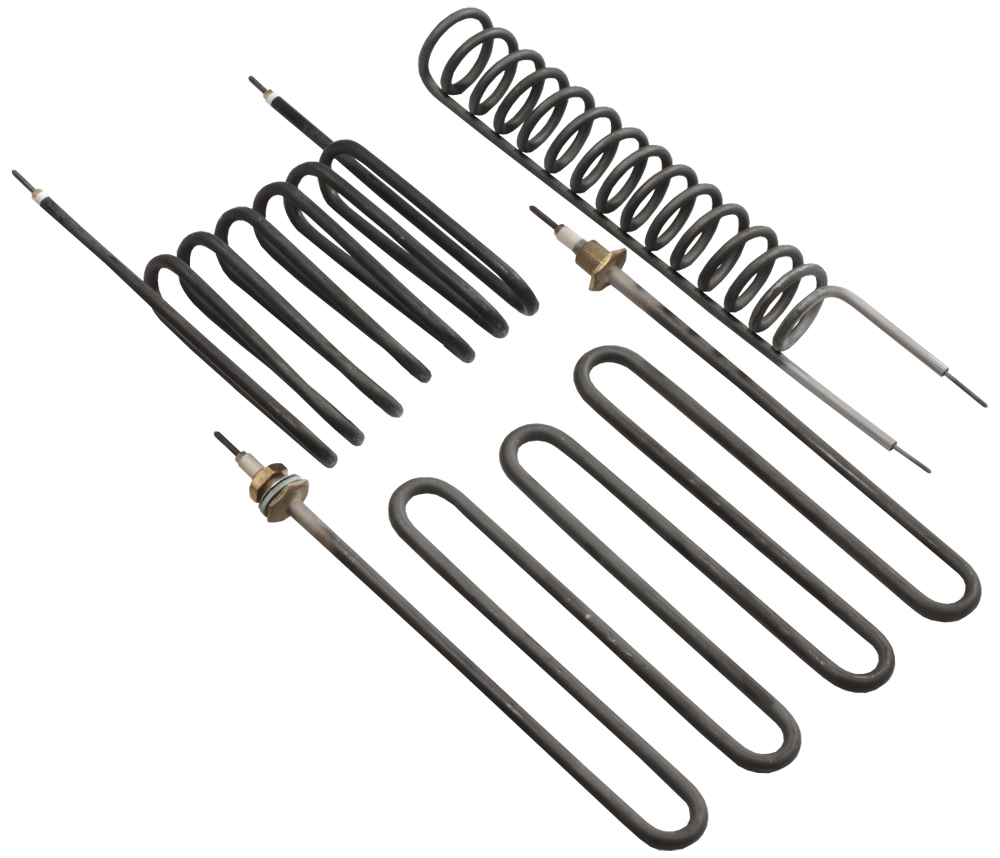

المنت صنعتی چیست و چگونه کار میکند؟
المنت صنعتی یک مقاومت الکتریکی است که با عبور جریان برق، گرما تولید میکند. این گرما برای گرمکردن مایعات، گازها یا سطوح جامد در فرآیندهای صنعتی استفاده میشود.
ماده اصلی المنت معمولاً از آلیاژهایی مانند نیکلکروم (NiCr) یا کنستانتان ساخته میشود که در برابر حرارت و اکسیداسیون مقاوماند. المنتها در اشکال و اندازههای مختلفی تولید میشوند و نوع طراحی آنها به کاربرد خاص بستگی دارد.
آشنایی با انواع المنتهای صنعتی
در میان انواع مختلف المنتها، سه مدل میلهای، فشنگی و سرامیکی بیشترین کاربرد را در صنایع دارند. هر کدام ویژگیها، مزایا و محدودیتهای خاص خود را دارند.
المنت میلهای
المنت میلهای (Tubular Heater) یکی از متداولترین انواع المنتهاست که در قالب لولههای فلزی ساخته میشود. درون این لوله، سیم مقاومتی با عایق منیزیم اکسید (MgO) قرار گرفته و سپس با روکش فولادی یا استیل پوشانده میشود.
ویژگیها و مزایا:
- مقاومت بالا در برابر خوردگی و فشار
- قابلیت شکلدهی به صورت U، M یا مارپیچ
- مناسب برای انتقال حرارت مستقیم یا غیرمستقیم
- تحمل دمای تا حدود ۸۰۰ درجه سانتیگراد
کاربردها:
المنتهای میلهای در صنایع نفت و گاز، تجهیزات آشپزخانه صنعتی، قالبگیری پلاستیک، مخازن آب و دستگاههای خشککن استفاده میشوند.
المنت فشنگی
المنت فشنگی (Cartridge Heater) بهصورت استوانهای طراحی شده و معمولاً در داخل سوراخهای فلزی یا قالبها قرار میگیرد تا حرارت را از داخل به قطعه منتقل کند. این نوع المنتها برای گرمایش موضعی و دقیق به کار میروند.
ویژگیها و مزایا:
- چگالی توان بالا (تا ۲۵ وات بر سانتیمتر مربع)
- انتقال حرارت سریع و یکنواخت
- ابعاد کوچک و نصب آسان
- مناسب برای دماهای بالا (تا ۷۵۰ درجه سانتیگراد)
کاربردها:
از المنت فشنگی در صنایع تزریق پلاستیک، قالبسازی، ماشینآلات بستهبندی و تجهیزات آزمایشگاهی استفاده میشود.
المنت سرامیکی
المنت سرامیکی (Ceramic Heater) از ترکیب سیم مقاومتی و عایق سرامیکی ساخته میشود. سرامیک علاوه بر عایقبودن، خاصیت هدایت حرارتی مطلوبی دارد که موجب پخش یکنواخت گرما میشود.
ویژگیها و مزایا:
- مقاومت عالی در برابر شوک حرارتی
- طول عمر بالا بهدلیل عدم تماس مستقیم سیم با محیط
- حفظ پایداری دما در استفادههای طولانیمدت
- مناسب برای محیطهای مرطوب یا دارای گازهای خورنده
کاربردها:
در کورهها، دستگاههای خشککن، سیستمهای گرمایش هوای صنعتی و صنایع غذایی، المنت سرامیکی کاربرد فراوانی دارد.

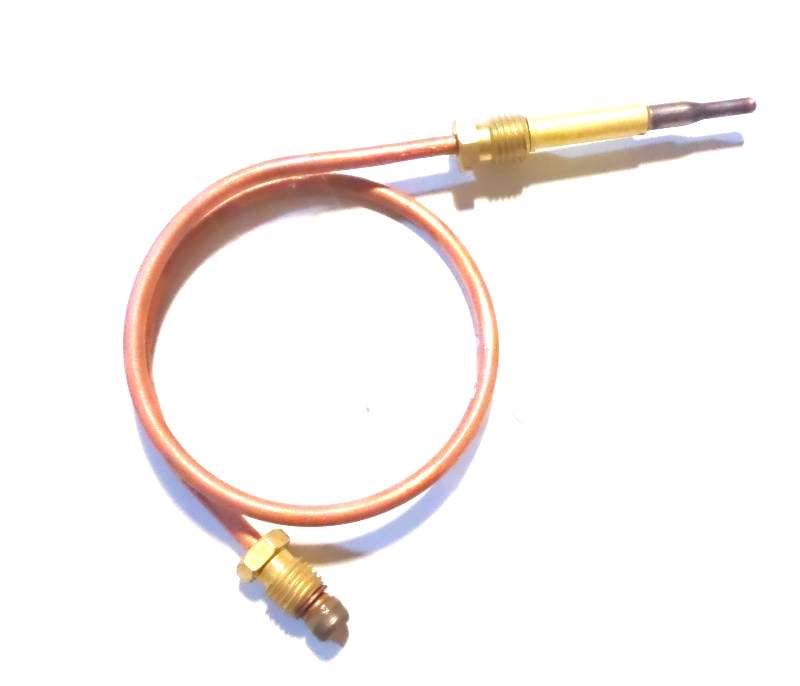

ترموکوپل چیست و چگونه عمل میکند؟
ترموکوپل یکی از پرکاربردترین ابزارهای اندازهگیری دما در صنایع است. این تجهیز از اتصال دو فلز غیرهمجنس تشکیل میشود. زمانی که این دو فلز در نقطه اتصال گرم میشوند، اختلاف ولتاژی ایجاد میشود که متناسب با دماست.
ترموکوپلها در انواع مختلفی مانند نوع K، J، T، E و N تولید میشوند و هر نوع برای محدوده دمایی خاصی مناسب است.
ویژگیهای کلی ترموکوپلها:
- قابلیت اندازهگیری دما از -200 تا بیش از 1200 درجه سانتیگراد
- واکنش سریع به تغییرات دمایی
- مقاومت بالا در برابر ضربه و ارتعاش
- قیمت مناسب نسبت به سایر سنسورهای دما
تفاوت عملکرد المنت صنعتی و ترموکوپل
هرچند هر دو تجهیز در حوزه کنترل حرارت به کار میروند، اما وظایف کاملاً متفاوتی دارند:
| ویژگیها | المنت صنعتی | ترموکوپل |
|---|---|---|
| عملکرد اصلی | تولید حرارت | اندازهگیری دما |
| نوع انرژی | الکتریکی (مبدل انرژی به گرما) | ولتاژ حرارتی ناشی از اختلاف دما |
| ساختار | سیم مقاومتی با عایق | دو فلز غیرهمجنس متصل به هم |
| خروجی | حرارت فیزیکی | سیگنال الکتریکی (ولت) |
| دمای کاری | تا حدود ۱۰۰۰°C | قابل اندازهگیری تا ۱۸۰۰°C (بسته به نوع) |
| کاربرد | گرمکردن سیال، سطح یا قطعه | کنترل و مانیتورینگ دمای سیستم |
در واقع، المنت وظیفه تأمین گرما را بر عهده دارد، در حالی که ترموکوپل، نظارت بر آن را انجام میدهد. این دو در کنار هم، اساس سیستمهای کنترل دمای صنعتی را تشکیل میدهند.
ارتباط میان المنت و ترموکوپل در سیستمهای صنعتی
در یک سیستم گرمایشی کامل، المنت صنعتی و ترموکوپل بهصورت هماهنگ عمل میکنند.
المنت، انرژی الکتریکی را به گرما تبدیل میکند و ترموکوپل دمای حاصل را اندازهگیری کرده و به کنترلر ارسال میکند. کنترلر بر اساس اطلاعات ترموکوپل، میزان برق ورودی به المنت را تنظیم میکند تا دما در مقدار تعیینشده ثابت بماند.
این هماهنگی موجب میشود که دمای فرآیند از محدوده مجاز خارج نشود، مصرف انرژی کاهش یابد و عمر تجهیزات افزایش یابد. در واقع، بدون ترموکوپل، هیچ سیستمی نمیتواند گرمایش هوشمند و دقیق ارائه دهد.
بررسی مزایا و معایب کلی المنتهای صنعتی و ترموکوپل
مزایای المنتهای صنعتی:
- توان حرارتی بالا در حجم کم
- قابلیت طراحی برای کاربردهای خاص
- عمر طولانی با نگهداری صحیح
- عملکرد سریع و قابل اعتماد
معایب المنتها:
- حساسیت به نوسان ولتاژ
- در صورت نصب نادرست احتمال سوختگی وجود دارد
- در دمای بسیار بالا نیاز به عایقکاری ویژه دارند
مزایای ترموکوپل:
- مقاومت بالا در برابر شرایط سخت محیطی
- سرعت پاسخگویی بالا به تغییرات دما
- هزینه پایین و سهولت در تعویض
معایب ترموکوپل:
- نیاز به کالیبراسیون دورهای برای حفظ دقت
- تولید سیگنال ضعیف که ممکن است نیاز به تقویت داشته باشد
معیارهای انتخاب بین انواع المنت صنعتی و ترموکوپل
هنگام انتخاب نوع المنت یا ترموکوپل مناسب، باید به چند پارامتر کلیدی توجه کرد:
- محدوده دمای کاری: المنتهای میلهای برای کاربردهای عمومی مناسباند، اما در دمای بالا، المنتهای سرامیکی عملکرد بهتری دارند.
- نوع محیط کاری: در محیطهای مرطوب یا خورنده، استفاده از روکش استیل یا سرامیک الزامی است.
- دقت اندازهگیری: اگر کنترل دقیق دما ضروری است، استفاده از ترموکوپل نوع K یا J توصیه میشود.
- ابعاد و نوع نصب: المنتهای فشنگی برای فضاهای محدود ایدهآلاند، در حالی که المنتهای میلهای برای مخازن بزرگ مناسبترند.
- مصرف انرژی و راندمان: انتخاب توان و ولتاژ مناسب با ظرفیت سیستم، تأثیر زیادی بر بهرهوری دارد.
خلاصه
المنت وظیفه تولید حرارت را دارد، در حالی که ترموکوپل دمای تولیدشده را اندازهگیری و کنترل میکند. انتخاب صحیح نوع المنت (میلهای، فشنگی یا سرامیکی) به کاربرد، دما، محیط کاری و ساختار سیستم بستگی دارد.
بنابراین، برای افزایش بهرهوری، صرفهجویی در انرژی و دستیابی به گرمایش دقیق، شناخت کامل این تجهیزات و مقایسه انواع المنت های صنعتی و ترموکوپل امری ضروری است. با انتخاب آگاهانه و استفاده از برندهای معتبر، میتوان سیستمی پایدار، ایمن و با طول عمر بالا طراحی کرد که پاسخگوی نیازهای متنوع صنعتی باشد.
